銘將機械

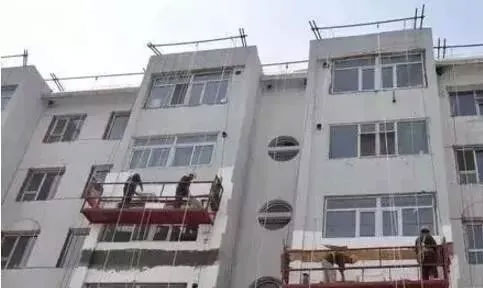

　　外保溫施工（gōng）中，經常會遇到防護麵層砂漿出現（xiàn）局部泛白，特別是（shì）在天氣潮濕的沿海地區或防（fáng）護麵層砂漿剛施工完不久被雨水（shuǐ）淋過，泛白現象更是經常會發生。這些表麵（miàn）泛（fàn）白是什麽原因造成的呢？又怎麽（me）能預（yù）防這種現象的發生呢？

　　分析（xī）砂（shā）漿泛白的原因

　　1、防護麵層砂漿硬化後，即使比較幹燥，但在使用過程中總會受到雨水浸泡（pào），當水分滲入其（qí）內部，將其內部可（kě）溶性物質（如NaOH、KOH、Na2SO4、Ca(OH)2等）帶出（chū）來，堿與空氣中的CO2和水分發生反應（yīng）生成碳酸鹽，與硫酸（suān）鹽一起（qǐ）沉澱在表麵，且象CaCO3、CaSO4等物質不易被雨（yǔ）水衝走，因而牢固地附著（zhe）在防護麵層表麵。

　　2、當有一定濕度時,空氣中的CO2與水分結合形成H2CO3,H2CO3與（yǔ）基材（cái）表麵的Ca(OH)2發生反應,生成CaCO3;H2CO3還會滲透到基材內部與Ca(OH)2化合成Ca(HCO3)2,Ca(HCO3)2也會隨著表麵水分蒸發被水分從基材內（nèi）部帶出來,直接結晶（jīng）,或者再與H2CO3反應生成（chéng）CaCO3。

　　3、由於工業汙（wū）染,空氣中（zhōng）一般含有一定量的SO2,SO2溶於雨水後形（xíng）成酸雨,這種酸（suān）雨滲入基材內部,與基材中的堿性物質相結（jié）合並隨著（zhe）水分遷移到表麵結晶,也會引起泛白。上述這些白色物質的析（xī）出結晶在一（yī）定（dìng）程度上可以增加基材表麵（miàn）的密實性（xìng）,但是由於雨水循環作（zuò）用,會將沉（chén）積在表麵的（de）可溶性的結晶物衝走,而基材（cái）內部由於可（kě）溶性（xìng）物質的溶出,增大了孔隙率,降低了基（jī）材的抗滲性,從而會使（shǐ）鹽、堿的析出作（zuò）用加劇。

　　預（yù）防泛白措施

　　注重材料選擇

　　1、在選用水泥時,應（yīng）盡量選用堿金屬氧化物含量低的低堿水泥。

　　2、配製防護麵層砂漿時（shí），對集料（liào）要有一定的選擇性，應該嚴格控製其可溶性鹽（yán）含量。

　　3、盡量不使用堿金（jīn）屬含量高的外加劑。在配製防護麵層砂漿或砂漿時,采用適宜的（de）外加劑,如使用減水劑（jì）或高效減水劑,可以降低拌和用（yòng）水量,從（cóng）而減小防護麵層砂漿或砂漿的孔隙率,改善孔結構,提高抗滲性能。可以說,隻要是能夠增強防護麵層砂漿或（huò）砂漿密實性、減少開裂且含（hán）堿金屬氧化（huà）物少的外加劑都可采用，如防水劑、膨脹劑和早強劑（jì）等。

　　加強施工（gōng）防範

　　當然，在施工時,應（yīng）采取積極的（de）預防措施。首先，外保溫（wēn）施工中（zhōng）應時刻注意天（tiān）氣變化，避免低溫及高濕天氣條件（jiàn）下施工防（fáng）護麵（miàn）層砂漿；另外，外保溫防護麵層砂漿施工完成之後不宜暴露時間過長，應及時進行外飾麵施工並避免遭受雨淋。防護麵層砂漿在初凝時,滲（shèn）出（chū）表麵（miàn）的水分越多（duō）,出現泛白的嚴重性就越大,也就是說水灰比大的防護麵層砂漿泛（fàn）白較多,為此,在滿足施工操作的前提下,應盡量減少拌和用水量。當泛白現象發生後（hòu）,在（zài）不影響砂漿性（xìng）能的情況下,尋找一些有效對策來處治,對消除泛白,是非常可取的（de）。
